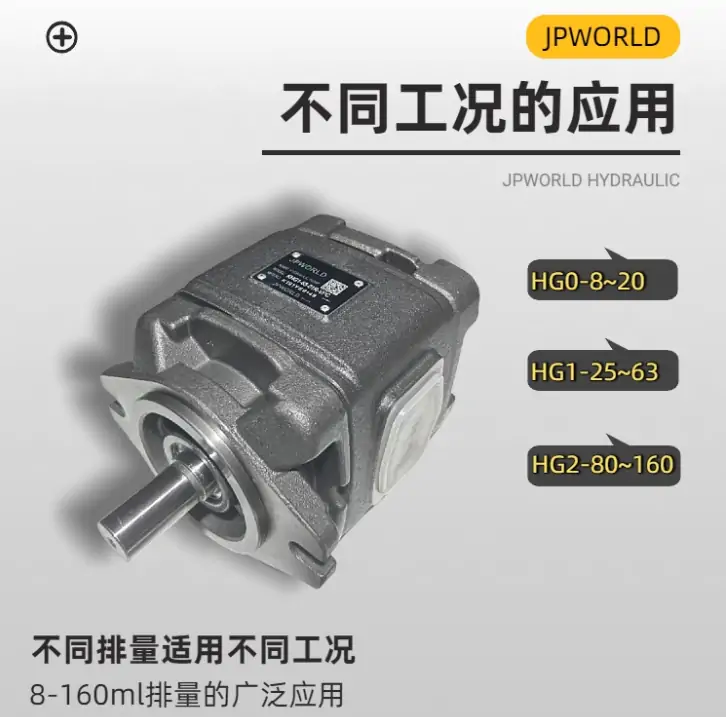

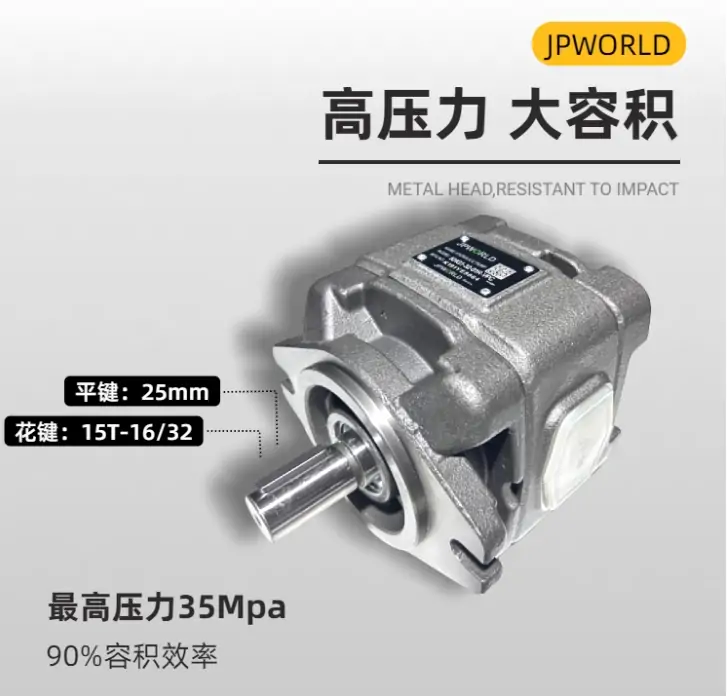

JPWORLD沃特KHG2-80-01R-VPC齒輪泵液壓125/100/160/63油泵KHG1
液壓系統的油箱結構設計
（一）結構簡介
長期以來，液壓油箱的結構型式，基本上是由矩形闆折邊壓形成四棱柱，再用封闆堵住兩側而構成。端部封闆及中間隔闆由沖壓成形，箱體是經四次壓圓角，接頭外焊接而成的。這種結構的液壓油箱制造工藝較差，主要表現在箱體鋼闆下料時要求的精度較高；壓形的反彈量因每次供貨鋼闆的機械性能不同有所不同，導緻箱體的圓角與襯闆的半徑吻合不良；不同機型上的液壓油箱必須使用自己專用的一套壓型模具。每套模具的體積大、造價高、利用率低。箱底面及端部，以及箱底面和側面分別折成Ｕ形斷面；再焊好加油口和中間隔闆等附件后，扣合拼焊而成。這種結構的液壓油箱具有以下優點：下料精度要求不高；對原材料機械性能適應力強；折邊部位可隨意調整，適合多品種小批量生産；不用模具，大大節省了費用，縮短了生産周期等等。這種結構的液壓油箱，近年來被我們廣泛應用在工程機械、建筑機械等行走機械上。
（二）結構設計通過對油箱的了解，壓裝機的油箱，是單件的生産，因此，采用拼焊的方法焊接而成。進行油箱結構設計時,首先考慮的是油箱的剛度,其次考慮便于換油和清洗油箱以及安裝和拆卸油泵裝置,當然,從企業的方面考慮，油箱的結構應該盡量簡單，以利于密封和降低造價。
（1）油箱體由A3鋼闆焊接而成,取鋼闆厚度3～6mm，箱體大者取大值，本壓裝液壓機的油箱闆厚度為4mm。在油箱側壁上安裝油位指示器。在油箱與隔闆垂直的一個壁上常常??清洗孔，以便于清洗油箱。
（2）油箱底部采用傾斜的方式，用焊接方法與壁闆焊接而成，采用這種結構，便于排油，底部最低處有排油口，排油口與基礎面的距離為150mm，焊接結構油箱，油箱用A3鋼闆，其厚度等于側壁鋼闆的厚度為4mm。
（3）油箱隔闆為了使吸油區和壓油區分??，便于回油中雜質的沉淀，油箱中一般需設置隔闆。隔闆的安裝方式主要有兩種，第一種：回油區的油液按一定方向流動，既有利于回油中的雜質、氣泡的分離，又有利于散熱。第二種：回油經過隔闆上方溢流至吸油區，或經過金屬網進入吸油區，更有利于雜質和氣泡的分離。
在多數的液壓系統設計中，采用隔闆的方式較多，主要為了將沉淀的雜質分??。隔闆的位置在油箱的中間，將吸油區和回油區分??，隔闆的高度，為最低油面的1/2。隔闆的厚度等于油箱側壁厚度。
（4）油箱蓋多用鑄鐵或鋼闆兩種材料制造，在油箱蓋上鉆下列通孔：回油管孔、通大氣孔（孔口有空氣濾清器）以及安裝液壓集成裝置的安裝孔。
（三）減少油箱噪音
防噪音問題是現代液壓系統機械裝備設計中必須考慮的問題之一。油路系統的噪音源，以泵站為首，因此，進行油箱設計時，從下列幾方面減輕噪音：
（1）油箱與箱蓋間增加防振橡皮墊：
（2）用地腳螺栓將油箱牢固固定在基礎上；
（3）油泵排油口用橡膠軟管與閥類元件相連接；
（4）回油管管接頭振動噪音較大時，改變回油管直徑或增設一條回油管，使每個回油管接頭的通路減少。

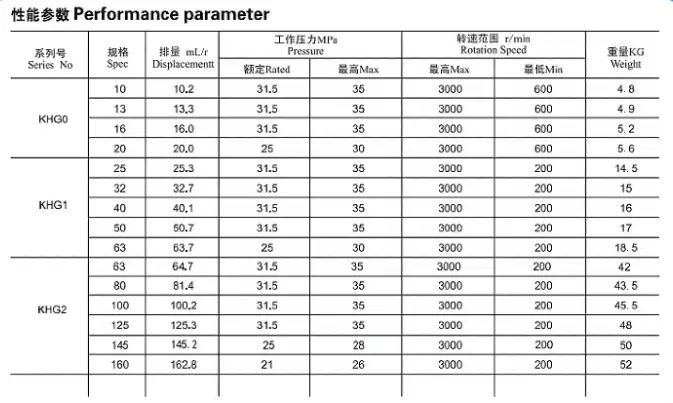

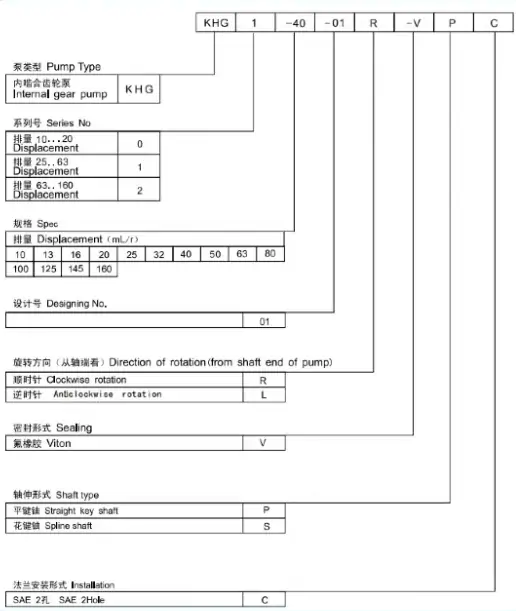

KHG0系列：
KHG0-10-01R-VPC KHG0-08-01R-VPC KHG0-13-01R-VPC KHG0-16-01R-VPC KHG0-20-01R-VPC

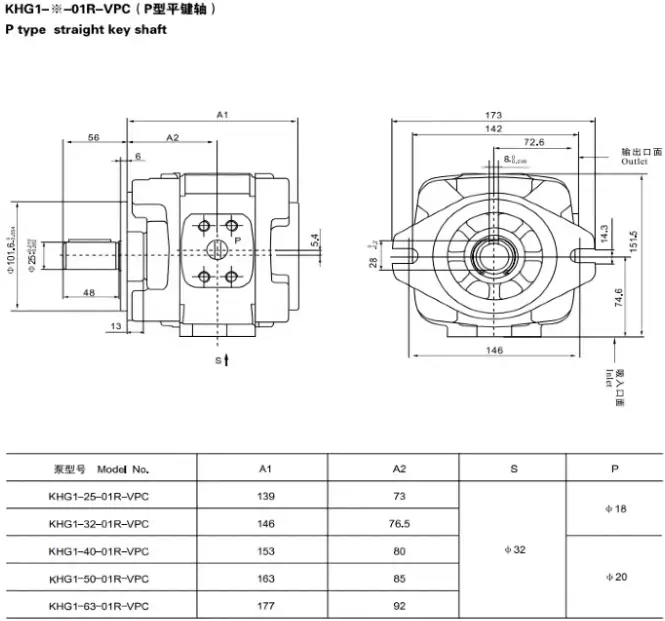

KHG1系列：
KHG1-25-01R-VPC KHG1-32-01R-VPC KHG1-40-01R-VPC KHG1-50-01R-VPC KHG1-63-01R-VPC
KHG2系列：
KHG2-63-01R-VPC KHG2-80-01R-VPC KHG2-100-01R-VPC KHG2-125-01R-VPC KHG2-145-01R-VPC KHG2-160-01R-VPC
本文由蘇州逐利機電整理發布，如需轉載請瀏覽來源及出處，原文地址：http://www.44sbb.com/yyyb/145.html
